ETFE气枕膜结构“紫蚕岛”案例设计分析
发布时间:2023-07-05 16:57:12作者:景秀浏览量:484
2010年上海世博会日本馆被命名为“紫蚕岛”,这个名字象征着人类和自然的和谐共生。在建筑结构的设计上,紫蚕岛采用了ETFE(乙烯-四氟乙烯-共聚物)膜结构,这种设计理念充分体现了对于环保、可持续发展和创新科技的追求。
ETFE膜是一种轻质、透明且耐候性极好的材料。在紫蚕岛的设计中,ETFE膜被用作建筑的外壳,形成了一个巨大的半透明的“蚕茧”。这个“蚕茧”不仅在视觉上独特美观,还具有很好的环保性能和能源效率。
紫蚕岛特点:

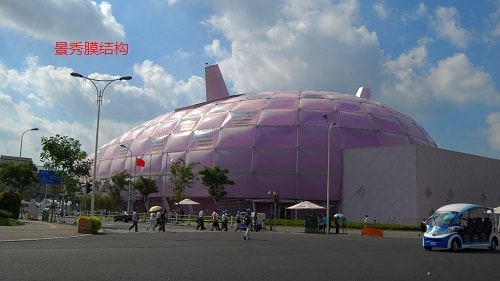

日本馆又名“紫蚕岛”,是以日本传统的紫色和蚕丝为灵感的建筑,整个建筑由单层网壳穹顶覆盖,围护结构采用了双层ETFE气枕,形成了一个紫色的半透明的巨型球体。
日本馆的表面由95个不同形状和尺寸的气枕组成,每个气枕由两层ETFE薄膜构成,上层为0.25mm厚的紫色透明薄膜,下层为0.2mm厚的白色印刷薄膜,印刷图案为不同大小的圆点,以模拟蚕丝的纹理。
气枕的内部充入空气,空气压力为3000Pa,空气层具有较好的隔热作用,可以降低室内外温差对结构的影响,同时也提高了薄膜的抗风能力和抗雪能力。
气枕的周边采用了特殊设计的铝合金夹具固定在钢结构骨架上,夹具内部设有密封条和排水槽,保证了气枕的密封性和防水性。
气枕的内部设有太阳能电池和LED灯带,可以充分利用太阳能实现发电发光的功能,同时也可以根据外界光线变化和节日场合进行不同颜色和亮度的调节,实现了日本馆的变色效果。
日本馆的ETFE气枕式膜结构具有较好的自洁性能,不易沾染灰尘和污垢,同时也具有较高的透光率和耐候性能,可以有效地利用自然光照明和减少能耗。
首先,ETFE膜的轻质性质降低了建筑的重量,减少了对地基的压力,同时也降低了建筑的成本。其次,ETFE膜的透明性使得日光可以直接穿透膜材,进入建筑内部,大大减少了日间的人工照明需求。再次,ETFE膜具有良好的隔热性能,可以有效地防止室内热量的流失,降低了建筑的供暖和制冷需求。
此外,ETFE膜的使用还赋予了紫蚕岛独特的视觉效果。在日光的照射下,ETFE膜会散发出柔和的光芒,使得紫蚕岛在视觉上更加亮丽和生动。在夜晚,通过内部的LED照明设备,紫蚕岛可以变换出多种颜色和图案,成为一道亮丽的风景线。
总的来说,紫蚕岛的ETFE膜结构设计理念,体现了对于环保和可持续发展的追求,同时也展示了建筑设计的创新和突破。这种设计理念不仅提高了建筑的环保性和能源效率,也赋予了建筑独特的视觉效果,为我们提供了很多启示和借鉴。
