膜结构大跨度空间设计案例分析
发布时间:2023-07-17 17:13:35作者:景秀浏览量:1215
膜结构作为一种新型的建筑结构形式,具有轻量、柔性大跨度等优点,在大跨度的体育场馆、机场航站楼等建筑中得到了广泛应用。本文选择体育场馆和文化中心两个代表性的大跨度空间建筑进行膜结构设计案例分析,以总结膜结构在大跨度空间中的设计特点和经验。

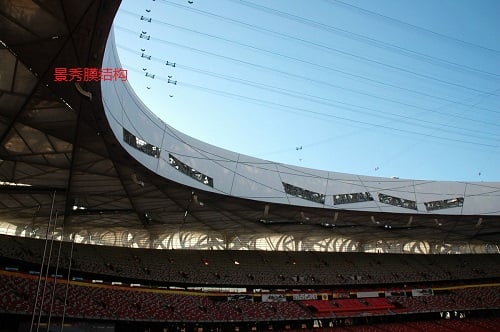

一、国家体育场膜结构设计
2008年北京奥运会主会场——国家体育场采用了膜结构设计方案,这是膜结构在大跨度体育建筑中的典型代表。
(一)工程概况
国家体育场位于北京奥林匹克公园,外形呈椭圆形,长轴330米,短轴220米,建筑面积25.8万平方米。采用钢索网+内压结构设计,最大跨度为330米。场馆可容纳9.1万观众。
(二)结构形态
结构采用环肋网格钢塔桁架,主要承重组件为钢索网和钢环,并设置压力稳定系统。整个钢结构被ETFE膜完全覆盖包裹。钢索网采用双层网面系统,内外网面间设置钢骨架和玻璃钢框架作刚度支撑。
(三)关键技术
1.预应力设计:对钢索网和钢环设置50MPa的预应力,以抵消风荷载等各种外载荷的影响。
2.边缘处理:圆形边缘采用径向拉索和竖向悬臂式钢管的组合形式处理,实现膜结构的平顺过渡。
3.施工方法:采用分区段施工,从中间开始向两侧发展,有效控制变形、确保整体稳定性。
二、深圳文化中心膜结构设计
深圳文化中心作为标志性的文化建筑,广泛运用了膜结构设计理念,屋顶的两只巨大钢网架鸟翅形钢-TFE膜结构成为建筑的亮点。
(一)工程概况
深圳文化中心位于深圳市福田区,建筑面积11.6万平方米,其中剧院最大跨度达120米。
(二)结构形态
主体建筑采用钢结构体系。屋顶为两只巨大的钢网架鸟翅形钢-TFE膜结构,中间是水波形的ETFE空气支持膜窗和竹网格网壳。鸟翅结构整体呈双曲格栅架,与主体钢框架连接。
(三)关键技术
1.网格两曲面设计:采用双曲面网格,实现屋顶复杂的造型。
2.边缘处理:设置空气压力梁,使膜边缘平整过渡到主体钢结构。
3.通风设计:屋顶膜结构内部设置膜上的通风口,改善膜下环境。
三、案例启示
1.采用钢结构或钢索网加强膜结构刚度,确保整体稳定性。
2.采用预应力设计抵消各种载荷的影响,重点关注边缘处的结构过渡。
3.建筑造型设计应从功能和结构优化的角度出发,充分发挥膜结构的轻量化特点。
4.采用空气压力控制、设置通风口等手段,改善膜下空间环境,保证膜结构的长期使用寿命。
5.合理的分段施工方案,精心处理节点连接细节,确保施工过程的结构安全。
6.加强对膜结构抗风性能、耐久性能、防火性能等的研究,不断优化膜材料。
7.建立完善的膜结构维护保养和监测系统,对膜结构进行定期检查维护。
8.采用信息技术及建模分析手段,配合设计实现结构方案的优化迭代。
9.注重膜下空间的人性化和艺术化设计,充分发挥建筑空间效果。
10.合理规划场地周边环境,协调建筑与环境的关系。
综上,膜结构在大跨度空间建筑设计中发挥了独特作用,但需要注重结构方案优化、施工可靠性和后期维护等因素,根据项目特点采取针对性设计策略,充分发挥膜结构的力学与美学优势,实现建筑功能和艺术的完美统一。
