高铁站膜结构的设计原理与案例分析

发布时间:2023-08-16 15:43:44作者:景秀浏览量:597

       高铁站是高速铁路的重要组成部分,也是城市的交通枢纽和地标建筑。高铁站的设计需要考虑功能、结构、美学、环保等多方面的因素,以满足旅客的出行需求和提升城市的形象。膜结构是一种新型的建筑结构形式,它利用膜材料和索杆等支承体系构成空间双曲面或其他复杂曲面,具有轻质、透光、造型灵活、节能等优点,适合用于大跨度的建筑覆盖。高铁站膜结构的设计原理与案例分析如下:

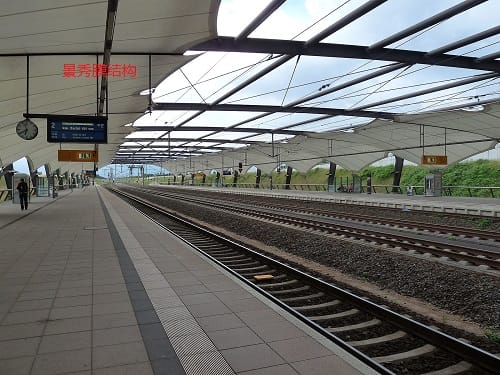

高铁站膜结构遮阳雨棚


       膜结构的设计原理


       膜结构的设计原理主要包括以下几个方面:


       膜材料的选择。膜材料是膜结构的核心部分,它决定了膜结构的力学性能、耐久性能、防火性能、透光性能等。目前常用的建筑膜材料有PTFE(聚四氟乙烯)、PVC(聚氯乙烯)、ETFE(乙烯-四氟乙烯共聚物)等,它们各有优缺点,需要根据高铁站的使用年限、防火要求、环境条件等因素进行综合考虑和选择。


       膜面的形状设计。膜面是膜结构的表现部分,它决定了膜结构的空间效果、荷载分布、裁剪方式等。膜面的形状设计需要遵循以下原则:一是要保证膜面在任何工况下都处于张力状态,不能出现压力或弯矩;二是要使膜面形成互反曲面,即沿对角方向分别形成“高点”和“低点”,以提高几何刚度和稳定性;三是要考虑膜面与索杆等支承体系的协调性,避免出现过大的变形或应力集中。


       荷载的分析计算。荷载是影响膜结构安全性能和经济性能的重要因素,它包括自重荷载、风荷载、雪荷载、温度荷载、地震荷载等。荷载的分析计算需要根据不同工况下的平衡方程和相容方程,采用有限元法或其他数值方法,求解出膜面上各点的位移、应力、应变等参数,并进行极限状态设计和验算。


       裁剪与连接的设计。裁剪与连接是膜结构施工中的关键步骤,它决定了膜结构是否能够实现预期的形状和效果。裁剪与连接的设计需要根据膜材料的特性和尺寸,采用合理的裁剪方法和连接方式,保证裁剪后的膜片在施工时能够恢复到原始状态,并且连接处能够承受相应的荷载和变形。


       支承体系的设计。支承体系是膜结构与地基或其他建筑物相连接的部分,它包括桅杆、索网、边缘索等组件。支承体系的设计需要根据膜面的形状和荷载,选择合适的支承形式和结构材料,保证支承体系的强度、刚度和稳定性,并与膜面形成一个整体。


       高铁站膜结构的案例分析


       高铁站膜结构的案例分析主要包括以下几个方面:


       功能分析。高铁站膜结构的功能主要有以下几个方面:一是提供旅客出行的舒适性和安全性,通过膜结构的透光性和隔热性,创造良好的室内环境,同时防止雨雪等自然灾害的影响;二是提升高铁站的美学价值和城市形象,通过膜结构的造型灵活性和色彩多样性,展现高铁站的现代化和创新性,同时与周围环境和文化相协调;三是节约高铁站的建设成本和运行能耗,通过膜结构的轻质性和节能性,减少结构材料的用量和重量,同时利用自然光照和通风,降低人工照明和空调的需求。


       结构分析。高铁站膜结构的结构主要有以下几种类型:一是单层膜结构,即只有一层膜材料与索杆等支承体系相连接,这种结构简单、经济、易于施工,但受力效率较低,适合用于小跨度或低荷载的情况;二是双层膜结构,即有两层膜材料之间夹有空气层或其他介质层,这种结构复杂、昂贵、难于施工,但受力效率较高,适合用于大跨度或高荷载的情况;三是索网式膜结构,即在膜材料上覆盖一层索网或索绳,这种结构可以增加膜面的刚度和稳定性,同时可以形成丰富的纹理效果。


       造型分析。高铁站膜结构的造型主要有以下几种类型:一是圆锥形或穹顶形,即以桅杆为中心向外张开的圆锥形或半球形,这种造型简洁、明快、富有动感,可以突出高铁站的中心地位和垂直方向;二是拱形或波浪形,即以拱或波浪为基本单元组合成连续或间断的曲线形,这种造型优雅、流畅、富有变化,可以突出高铁站的水平方向和延展性;三是自由曲面形,即根据设计意图或功能需求生成任意曲面形态,这种造型独特、创新、富有表现力,可以突出高铁站的个性化和差异化。
