膜结构通道的设计原理和构造特点
发布时间:2023-08-23 16:07:58作者:景秀浏览量:792

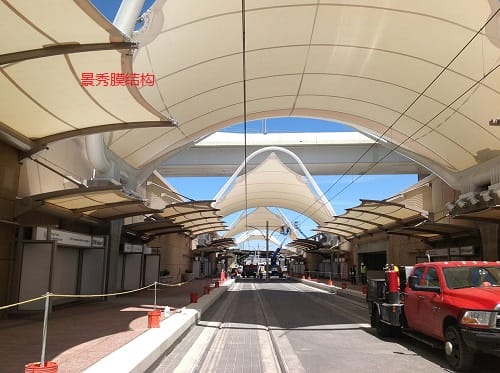

膜结构通道是一种利用高性能的膜材料和钢结构组成的轻型、柔性、高强度的建筑结构,它可以作为建筑物之间的连接通道,或者作为独立的空间形态,具有良好的遮阳、防雨、隔热、美观等功能。本文将从以下几个方面介绍膜结构通道的设计原理和构造特点:
设计原理:膜结构通道的设计原理是利用膜材料的张力和钢结构的刚度,形成一个稳定的空间受力体系,使膜面呈现出各种曲面和曲线的形态,满足功能和美学的要求。膜结构通道的设计过程一般包括以下几个步骤:
形态生成:根据客户的需求和场地的条件,确定膜结构通道的形式、规模、位置、方向等基本参数,然后采用计算机辅助设计(CAD)软件,如[AutoCAD]、[Rhino]等,进行初步的形态生成,得到一个符合要求的几何模型。
结构分析:根据几何模型,采用计算机辅助工程(CAE)软件,如[ANSYS]、[SAP2000]等,进行结构分析,包括静力分析、动力分析、稳定性分析等,确定膜材料和钢结构的受力情况,如张力、应力、变形等,并进行优化调整,使结构达到平衡和稳定。
图纸制作:根据结构分析结果,采用计算机辅助制造(CAM)软件,如[EASY]、[FORMFIND]等,进行图纸制作,包括平面图、立面图、剖面图、节点图、施工图等,并进行尺寸标注和材料标识,为后续的制作和安装提供依据。
构造特点:膜结构通道的构造特点主要体现在以下几个方面:
膜材料:膜材料是膜结构通道的主要组成部分,它决定了膜结构通道的性能和效果。常用的膜材料有以下几种:
聚四氟乙烯(PTFE)膜材料:PTFE膜材料是一种以玻璃纤维为基布,涂覆聚四氟乙烯树脂的复合材料,具有优异的耐候性、耐老化性、耐化学性、防火性、防污性等特点,使用寿命可达20年以上。PTFE膜材料适用于各种气候条件和环境条件下的长期使用。
乙烯四氟乙烯(ETFE)膜材料:ETFE膜材料是一种以乙烯四氟乙烯树脂为主要成分的透明或半透明的塑料材料,具有良好的透光性、隔热性、自清洁性、轻质性等特点,使用寿命可达15年以上。ETFE膜材料适用于需要光照和通风的空间,如花园、游泳池、展馆等。
聚酯(PES)膜材料:PES膜材料是一种以聚酯纤维为基布,涂覆聚氯乙烯(PVC)或聚氨酯(PU)树脂的复合材料,具有良好的强度、柔性、色彩、防水性等特点,使用寿命可达10年以上。PES膜材料适用于需要多彩和变化的空间,如运动场、广场、舞台等。
钢结构:钢结构是膜结构通道的支撑结构,它决定了膜结构通道的稳定性和安全性。常用的钢结构有以下几种:
桁架结构:桁架结构是一种由多根钢杆按照一定的几何形式连接而成的空间刚架结构,具有轻便、刚度大、承载力强等特点,可以形成各种曲面和曲线的形态,适用于大跨度和复杂形式的膜结构通道。
索结构:索结构是一种由多根钢索按照一定的受力方向连接而成的空间柔性结构,具有自重轻、变形大、造型灵活等特点,可以形成各种平面和立体的形态,适用于中小跨度和简单形式的膜结构通道。
网壳结构:网壳结构是一种由多根钢管或钢棒按照一定的网格形式连接而成的空间刚架结构,具有均匀、稳定、经济等特点,可以形成各种规则和不规则的形态,适用于中大跨度和多变形式的膜结构通道。
连接件:连接件是膜结构通道的连接部分,它决定了膜结构通道的完整性和可靠性。常用的连接件有以下几种:
螺栓连接:螺栓连接是一种利用螺栓和螺母将钢结构或钢结构与基础连接在一起的方法,具有简单、方便、可拆卸等特点,适用于各种类型和规模的膜结构通道。
焊接连接:焊接连接是一种利用电弧或气焰将钢结构或钢结构与基础熔接在一起的方法,具有牢固、紧密、不可拆卸等特点,适用于需要高强度和高刚度的膜结构通道。
套筒连接:套筒连接是一种利用套筒将钢索或钢索与基础连接在一起的方法,具有灵活、可调节、可拆卸等特点,适用于需要大变形和大调节的膜结构通道。
综上所述,膜结构通道的设计原理是利用膜材料的张力和钢结构的刚度,形成一个稳定的空间受力体系;膜结构通道的构造特点主要体现在膜材料、钢结构和连接件三个方面。了解这些设计原理和构造特点,可以帮助客户更好地选择和使用膜结构通道。
