膜结构工程的基本原理、分类、设计和施工方法

发布时间:2023-09-08 15:30:54作者:景秀浏览量:897

       膜结构工程是一种利用膜材料和支撑结构构成的新型建筑结构形式,它具有轻盈、透光、抗震等优点,适用于各种场合和功能。本文将从膜结构工程的基本原理、分类、设计和施工方法四个方面进行介绍。

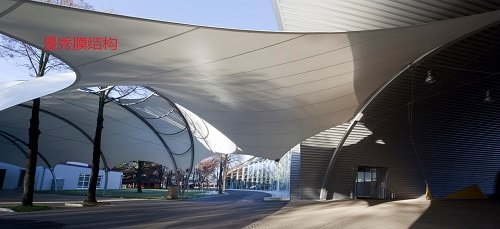

张拉膜结构工程


       一、膜结构工程的基本原理


       膜结构工程的基本原理是利用膜材料的特殊性质,通过支撑和拉伸等方式,形成具有一定形状和功能的结构。膜材料是由高强度的织物基材和聚合物涂层构成的复合材料,涂层对基材起保护作用,并形成膜材料的密封性能。常用的膜材料包括ETFE膜、PVC膜、PVDF膜、PTFE膜等。


       支撑和拉伸是膜结构形成的重要环节,常用的支撑方式包括钢索、钢管、钢筋等,拉伸方式则包括张拉、压缩、弯曲等。通过支撑和拉伸的方式,膜结构可以形成不同形状和功能的结构,如曲面、拱形、柱形等。


       二、膜结构工程的分类


       根据其形状和功能,膜结构工程可以分为以下几类:


       - 张拉膜结构:张拉膜结构是一种常见的膜结构形式,它通过预应力的方式将膜材料固定在支撑结构上,形成具有一定形状和功能的结构。张拉膜结构可以根据需要进行不同的设计和拼接,适用于大型广场、展览馆等场景。


       - 充气膜结构:充气膜结构是一种具有较大气压的膜结构形式,它通过充气的方式将膜材料固定在支撑结构上,形成具有一定形状和功能的结构。充气膜结构可以根据需要进行不同的设计和拼接,适用于体育场馆、游泳馆等场景。


       - 骨架膜结构:骨架膜结构是一种常见的膜结构形式,它通过预应力的方式将膜材料固定在骨架结构上,形成具有一定形状和功能的结构。骨架膜结构可以根据需要进行不同的设计和拼接,适用于大型建筑、桥梁等场景。


       - 柔性膜结构:柔性膜结构是一种具有较大柔性的膜结构形式,它通过预应力的方式将膜材料固定在柔性基础上,形成具有一定形状和功能的结构。柔性膜结构可以根据需要进行不同的设计和拼接,适用于轻型建筑、桥梁等场景。


       三、膜结构工程的设计方法


       设计是膜结构工程的核心环节,它决定了膜结构的形态、性能和效果。膜结构工程的设计方法主要包括以下几个步骤:


       - 形状设计:形状设计是根据建筑要求,寻找膜结构在预张力状态下的初始平衡形状的过程。形状设计可以采用数学方法、物理方法或数值方法等,也可以结合多种方法进行。


       - 荷载分析:荷载分析是基于形状设计确定的初始平衡形状,对膜结构在可能的荷载作用下的受力性能进行计算分析的过程。荷载分析可以采用有限元法、有限差分法或边界元法等,也可以结合多种方法进行。


       - 裁剪设计:裁剪设计是确定膜面上的裁剪线以及生成膜面上各个裁剪膜片的过程。裁剪设计可以采用平行投影法、共轭表面法或映射法等,也可以结合多种方法进行。


       - 结构优化:结构优化是根据荷载分析和裁剪设计的结果,对膜结构的形状、尺寸、材料、连接等进行调整和改进,以达到最佳的结构性能和经济效益的过程。结构优化可以采用灵敏度分析法、梯度法或遗传算法等,也可以结合多种方法进行。


       四、膜结构工程的施工方法


       施工是膜结构工程的实施环节,它决定了膜结构的质量和安全。膜结构工程的施工方法主要包括以下几个步骤:


       - 制作:制作是将膜材料和支撑结构按照设计要求进行加工和连接的过程。制作可以采用机械缝合法、高频焊接法或粘接法等,也可以结合多种方法进行。


       - 运输:运输是将制作好的膜材料和支撑结构从工厂运送到施工现场的过程。运输可以采用卷装法、折叠法或吊装法等,也可以结合多种方法进行。


       - 安装:安装是将运输到现场的膜材料和支撑结构按照设计要求进行组装和固定的过程。安装可以采用机械吊装法、气囊吊装法或人力吊装法等,也可以结合多种方法进行。


       - 张拉:张拉是将安装好的膜材料和支撑结构按照设计要求施加预张力,使其达到预定形状和受力状态的过程。张拉可以采用机械张拉法、气压张拉法或重力张拉法等,也可以结合多种方法进行。


       总之,膜结构工程是一种具有高度创新性和美学价值的建筑结构形式,它涉及多个学科领域和技术环节,需要综合考虑各种因素和条件,进行科学合理的设计和施工。通过本文的介绍,希望您对膜结构工程有了更深入的了解和认识。
