索穹顶与弦支网壳结构区别和应用方式

发布时间:2023-10-17 16:18:33作者:景秀浏览量:677

       索穹顶和弦支网壳结构是两种常见的大跨度空间钢结构形式,它们都利用了预应力技术来提高结构的受力性能和稳定性。然而,它们之间也存在一些区别和联系,本文将从结构组成、受力特点、优势对比、参数分析、预应力优化和工程实例等方面进行介绍。

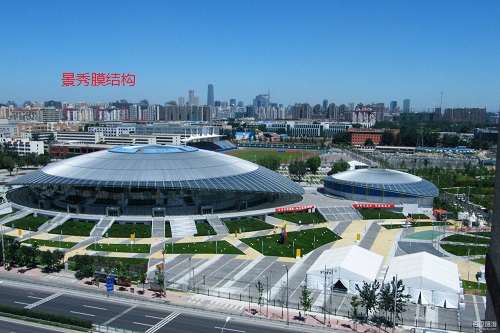

北京工业大学体育馆


       结构组成


       索穹顶结构主要由脊索、斜索、压杆和环索构成,是一种全张力体系。索穹顶结构的上部由脊索和斜索组成一个柔性的索网,下部由压杆和环索组成一个刚性的环梁。索网和环梁通过压杆相连,形成一个完整的结构体系。


       弦支网壳结构由上层的单层网壳和下层的张拉整体部分组成,是一种刚柔相济的复合体系。单层网壳是一种连续的压杆,是主要承重结构。张拉整体部分包括竖向撑杆、径向拉杆和环向拉索,是辅助稳定结构。单层网壳和张拉整体部分通过撑杆相连,形成一个完整的结构体系。


       受力特点


       索穹顶结构的传力途径为:当外荷载作用时,荷载通过上部的柔性索网传到下部压杆上;再通过压杆传给环梁;环梁受力后,产生对支座的反向拉力,使整个结构的下端约束环梁的推力大为减少。索穹顶结构具有很强的非线性特征,特别是在施工过程中,需要精确控制各个索杆的预应力大小和顺序,以保证结构成型后达到设计要求。


       弦支网壳结构的传力途径为:当外荷载作用时,荷载通过上部的刚性单层网壳传到下部撑杆上;再通过撑杆传给拉杆和拉索;拉杆和拉索受力后,产生对支座的反向拉力,使整个结构的下端约束环梁的推力大为减少。弦支网壳结构具有刚柔并济的特征,上部单层网壳可看作刚性部分,下部拉杆和拉索可看作柔性部分。刚性部分为主要承重结构,柔性部分为辅助稳定结构。柔性部分对刚性部分施加预应力,改善了刚性部分的受力状态和稳定性。


       参数分析


       索穹顶和弦支网壳结构的受力性能和稳定性与一些参数有关,如索截面、环索预应力、布索方式、撑杆长度、矢跨比等。这些参数的变化会影响结构的刚度、变形、承载力和水平反力等。因此,在设计过程中,需要对这些参数进行合理选择和优化,以达到最佳的结构效果。以下是一些参数分析的结果:


       索截面:索截面可分为斜索截面和环索截面两大类。一般来说,索截面的变化对弦支网壳结构的刚度影响较小,但对索穹顶结构的刚度影响较大。因此,在设计索穹顶结构时,需要根据实际情况选择合适的索截面。


       环索预应力:环索预应力是指在结构成型前对环向拉索施加的预应力。环索预应力的增大使弦支网壳结构和索穹顶结构在屈曲前相当长的阶段内保持线性或接近线性,在最大变形出现前较大幅度提高结构的稳定承载能力。因此,在设计过程中,需要根据实际情况确定合适的环索预应力值。


       布索方式:布索方式是指在单层网壳或环梁上布置拉杆和拉索的方式。布索方式主要有Levy型、Geiger型、Kiewitt型等。不同的布索方式会影响结构的受力特点和稳定性。一般来说,Levy型布索方式具有最好的稳定性和最小的水平反力,但也需要最多的材料;Geiger型布索方式具有较好的稳定性和较小的水平反力,且材料用量较少;Kiewitt型布索方式具有较差的稳定性和较大的水平反力,但材料用量最少。因此,在设计过程中,需要根据实际情况选择合适的布索方式。


       撑杆长度:撑杆长度是指撑杆与单层网壳之间形成的夹角。撑杆长度会影响结构的变形和承载能力。一般来说,撑杆长度越小,结构的刚度越大,变形越小,承载能力越强;撑杆长度越大,结构的刚度越小,变形越大,承载能力越弱。因此,在设计过程中,需要根据实际情况选择合适的撑杆长度。


       矢跨比:矢跨比是指结构的最大高度与最大跨度之比。矢跨比会影响结构的几何形状和受力状态。一般来说,矢跨比越大,结构的几何形状越接近半球形,受力状态越接近纯张力体系;矢跨比越小,结构的几何形状越接近平面形,受力状态越接近纯压力体系。因此,在设计过程中,需要根据实际情况选择合适的矢跨比。


       工程实例


       索穹顶和弦支网壳结构在世界各地的工程中都有广泛的应用,以下是一些典型的工程实例:


       [北京工业大学体育馆]:北京工业大学体育馆是2008年北京奥运会羽毛球和艺术体操比赛的场馆之一,也是国内最大跨度的弦支网壳结构。它的跨度为93米,高度为27.1米,矢跨比为0.29。它的上层网壳由钢管和铸钢节点组成,下层拉杆和拉索由钢索组成。它的预应力大小为500千牛,预应力方向与拉杆和拉索的方向一致,预应力分布为不均匀分布。


       [凤凰山体育公园足球场]:凤凰山体育公园足球场是成都2021年第31届世界大学生夏季运动会和2023年第18届亚洲杯足球赛的主场馆之一,也是国内最大跨度的索穹顶结构。它的跨度为279米,高度为64米,矢跨比为0.23。索穹顶结构由连续的拉索和不连续的压杆组成。它的预应力大小为1000千牛,预应力方向与拉杆和拉索的方向一致,预应力分布为均匀分布。它采用了全球首例大开口整体张拉索穹顶结构体系,具有轻盈高效、通透美观、自清洁能力强等特点。
