膜结构车棚的案例分析,让您了解膜结构车棚的实际效果

发布时间:2023-11-10 17:21:51作者:景秀浏览量:1139

       膜结构车棚是一种利用膜材料和索件组成的轻型空间结构,具有造型美观、自重轻、跨度大、防水防晒、自洁性好等特点,适用于各种场合的停车场、候车厅等建筑。本文将从以下几个方面对膜结构车棚的案例进行分析,让您了解膜结构车棚的实际效果。

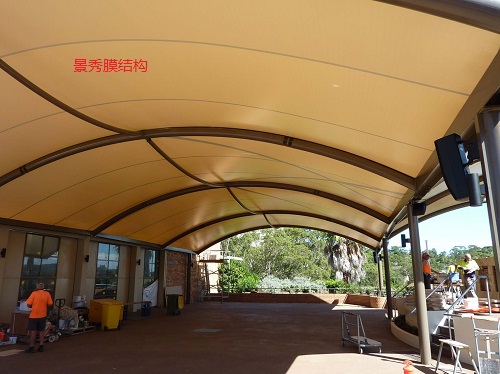

膜结构车棚

      膜结构车棚的结构形式

       膜结构车棚的结构形式主要有以下几种:


       七字型异形钢梁结构:该结构是在立柱一侧布置悬挂壁,或者将钢构加工成七字型,然后在其上布置张拉膜,一个车棚单元只提供一个标准停车位。该结构的优点是左右对称,重心在中间,稳定性较高,立柱用钢量也小。缺点是占地面积大,对施工要求较高。该结构适用于大型的停车场项目。


       圆管拉杆型结构:该结构是在膜面的边缘布置圆管拉杆,将膜面固定在圆管上,然后用钢索将圆管拉紧,形成稳定的三角结构。该结构的优点是结构简单,施工方便,占地面积小,造型灵活。缺点是圆管的直径和长度受限,对膜面的张力控制较难。该结构适用于中小型的停车场项目。


       波浪形结构:该结构是在膜面的边缘布置波浪形的钢构,将膜面固定在钢构上,然后用钢索将钢构拉紧,形成波浪状的膜面。该结构的优点是造型优美,视觉效果好,膜面的曲率有利于排水排雪。缺点是钢构的加工难度较大,对膜面的裁剪要求较高。该结构适用于高端的停车场项目。


       帽顶型结构:该结构是在膜面的中心布置一个帽顶形的钢构,将膜面固定在钢构上,然后用钢索将钢构拉紧,形成一个帽顶状的膜面。该结构的优点是结构稳定,膜面的张力均匀,膜面的高度有利于通风散热。缺点是钢构的尺寸较大,对场地的要求较高。该结构适用于特殊的停车场项目。


      膜结构车棚的材料选择

       膜结构车棚的材料主要包括膜材、索件和支承结构。膜材是膜结构车棚的主要组成部分,决定了车棚的性能和外观。索件是连接膜材和支承结构的重要部件,传递了膜面的张力和外荷载。支承结构是膜结构车棚的基础,提供了膜面的支撑和固定。


       膜材的选择主要考虑以下几个方面:


       耐候性:膜材要能够抵抗紫外线、高温、低温、风雨、雪等自然环境的影响,保持良好的物理性能和颜色稳定性。


       阻燃性:膜材要能够达到一定的阻燃等级,避免火灾的发生和蔓延,保证人员和财产的安全。


       透光性:膜材要能够透过一定的光线,创造舒适的光环境,同时遮挡部分的太阳辐射,降低车棚内的温度。


       自洁性:膜材要能够抵抗污染物的附着,利用雨水或风力将表面的灰尘和污垢冲洗掉,保持清洁的外观。


       常用的膜材有以下几种:


       PVC涂层聚酯膜:该膜材是在聚酯基布的两面涂覆一层聚氯乙烯(PVC)树脂,然后经过热处理和表面处理而成。该膜材具有良好的耐候性、阻燃性、透光性和自洁性,价格相对低廉,是最常用的膜材之一。


       PTFE涂层玻璃纤维膜:该膜材是在玻璃纤维基布的两面涂覆一层聚四氟乙烯(PTFE)树脂,然后经过热处理和表面处理而成。该膜材具有优异的耐候性、阻燃性、透光性和自洁性,使用寿命长达20年以上,是高端的膜材之一。


       ETFE薄膜:该膜材是由乙烯-四氟乙烯共聚物(ETFE)制成的透明或半透明的薄膜,厚度一般在0.1-0.3毫米之间。该膜材具有极高的透光性、耐候性和阻燃性,重量轻,可塑性强,可以制成气垫或单层结构,是创新的膜材之一。


       索件的选择主要考虑以下几个方面:


       强度:索件要能够承受膜面的张力和外荷载,保证结构的安全性。


       刚度:索件要能够保持一定的刚度,避免过大的变形,影响结构的形状和稳定性。


       耐腐蚀性:索件要能够抵抗湿气、盐雾、酸碱等化学物质的腐蚀,延长使用寿命。


       外观:索件要能够与膜材和支承结构协调,符合美学要求。


       常用的索件有以下几种:


       钢索:钢索是由多股钢丝捻合而成的柔性索件,具有强度高、刚度适中、耐腐蚀性好的索件,是最常用的索件之一。


       不锈钢管:不锈钢管是由不锈钢材料制成的刚性索件,具有强度高、刚度大、耐腐蚀性极好的索件,是高端的索件之一。


       碳纤维索:碳纤维索是由碳纤维材料制成的柔性索件,具有强度高、重量轻、刚度可调的索件,是创新的索件之一。


       支承结构的选择主要考虑以下几个方面:


       承载能力:支承结构要能够承受膜面的张力和外荷载,保证结构的安全性。


       结构形式:支承结构要能够与膜面的形状和尺寸相匹配,实现结构的整体性和协调性。


       材料性能:支承结构要能够抵抗自然环境的影响,保持良好的物理性能和耐久性。


       施工工艺:支承结构要能够满足施工的要求,方便安装和拆卸,降低施工成本和时间。


       常用的支承结构有以下几种:


       钢结构:钢结构是由钢材制成的刚性支承结构,具有承载能力强、结构形式多样、材料性能优良、施工工艺成熟的支承结构,是最常用的支承结构之一。


       混凝土结构:混凝土结构是由混凝土材料制成的刚性支承结构,具有承载能力强、结构形式灵活、材料性能稳定、施工工艺简单的支承结构,是较常用的支承结构之一。


       木结构:木结构是由木材制成的刚性或柔性支承结构,具有承载能力适中、结构形式自然、材料性能环保、施工工艺易于掌握的支承结构,是特殊的支承结构之一。


      膜结构车棚的案例展示

       以下是一些膜结构车棚的案例展示,让您了解膜结构车棚的实际效果。


       [广州白云机场T2航站楼停车场膜结构车棚]:该项目是在广州白云机场T2航站楼停车场布置了一系列的膜结构车棚,覆盖面积达到了3.6万平方米,是目前国内最大的膜结构车棚项目之一。该项目采用了七字型异形钢梁结构和PVC涂层聚酯膜,形成了一条条优美的曲线,与航站楼的建筑风格相呼应,同时为停车场提供了充足的遮阳和防雨功能。


       [北京奥林匹克公园停车场膜结构车棚]:该项目是在北京奥林匹克公园停车场布置了一系列的膜结构车棚,覆盖面积达到了1.8万平方米,是2008年北京奥运会的配套设施之一。该项目采用了圆管拉杆型结构和PTFE涂层玻璃纤维膜,形成了一片片白色的云朵,与周围的绿化和建筑相协调,同时为停车场提供了良好的透光和通风功能。


       [上海迪士尼乐园停车场膜结构车棚]:该项目是在上海迪士尼乐园停车场布置了一系列的膜结构车棚,覆盖面积达到了1.2万平方米,是2016年上海迪士尼乐园的配套设施之一。该项目采用了波浪形结构和ETFE薄膜,形成了一道道彩色的波浪,与乐园的主题相符合,同时为停车场提供了高效的遮阳和排水功能。


       [深圳华侨城创意文化园停车场膜结构车棚]:该项目是在深圳华侨城创意文化园停车场布置了一系列的膜结构车棚,覆盖面积达到了0.8万平方米,是2012年深圳华侨城创意文化园的配套设施之一。该项目采用了帽顶型结构和PVC涂层聚酯膜,形成了一个个小巧的帽顶,与园区的创意氛围相契合,同时为停车场提供了舒适的光环境和防雨功能。


      结语

       膜结构车棚是一种具有多种优点的轻型空间结构,可以为各种场合的停车场提供美观、实用、经济的建筑解决方案。通过对膜结构车棚的结构形式、材料选择和案例展示的分析,我们可以了解膜结构车棚的实际效果,为我们的停车场设计提供参考和启发。
