铁路站台罩棚采用膜结构设计原理
发布时间:2023-11-20 17:37:54作者:景秀浏览量:741

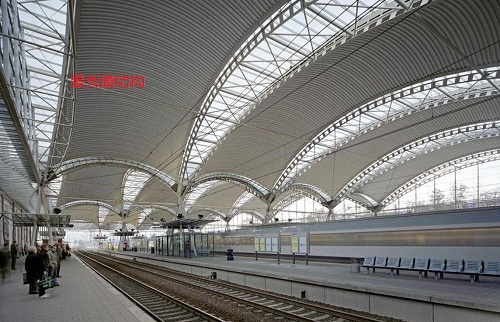

铁路站台罩棚是铁路旅客车站的重要组成部分,它不仅为乘客提供了遮风挡雨的功能,还能够体现车站的建筑风格和城市形象。膜结构是一种新型的轻型建筑结构,它以柔性薄膜材料为主要承重体,通过预应力和双曲面形态来承受各种荷载。膜结构具有形态多样、自重轻、透光性好、施工快捷等优点,适合用于大跨度的空间结构,因此在铁路站台罩棚的设计中有着广泛的应用。
膜结构的基本原理是利用薄膜材料的张力和双曲面形态来平衡外部荷载,形成稳定的空间结构。薄膜材料一般采用高强度、高耐候性、高透光性的合成纤维或金属材料,如聚酯纤维、玻璃纤维、聚四氟乙烯(PTFE)、乙烯四氟乙烯共聚物(ETFE)等。薄膜材料的特点是只能承受张力,不能承受压力或弯曲,因此需要通过预应力的施加来保证其在工作状态下的平衡和稳定。预应力的施加方式有两种:一种是通过固定边界或锚固点来施加边界预应力,另一种是通过缆索或杆件等附加结构来施加内部预应力。预应力的大小和方向会影响薄膜的形态和受力,因此需要通过数值模拟或实物模型来进行优化设计。
膜结构的形态一般采用双曲面形态,即薄膜表面的曲率在两个相互垂直的方向上有相反的符号,这样可以使薄膜在任意一点都有一定的张力,避免出现松弛或褶皱。双曲面形态有多种类型,如锥形、鞍形、拱形、穹顶形等,可以根据结构的功能、尺寸、形式和美感来选择合适的类型。
根据薄膜材料和附加结构的不同,膜结构设计可以分为以下几种主要类型:
悬挂膜结构:这种类型的膜结构只有边界预应力,没有内部预应力,薄膜材料直接悬挂在固定边界或锚固点上,形成一种自由形态的结构。这种类型的膜结构结构简单、造型灵活,但是对边界条件的要求较高,需要有足够的高度和跨度,以及较大的边界预应力,否则容易出现过大的变形或不稳定的现象。悬挂膜结构一般适用于小跨度的遮阳或装饰性的结构,如雨伞、帐篷、幕墙等。
拉索膜结构:这种类型的膜结构在边界预应力的基础上,增加了内部预应力,通过缆索或杆件等附加结构来对薄膜材料施加内部预应力,形成一种受控形态的结构。这种类型的膜结构结构复杂、造型规整,可以有效地控制薄膜的形态和受力,提高结构的稳定性和刚度,适用于中大跨度的空间结构,如体育馆、展览馆、车站等。拉索膜结构可以根据附加结构的位置和方向,分为平面拉索膜结构和空间拉索膜结构。平面拉索膜结构是指附加结构位于薄膜平面内或与薄膜平行的结构,如网格拉索膜结构、径向拉索膜结构等。空间拉索膜结构是指附加结构位于薄膜平面外或与薄膜垂直的结构,如锥形拉索膜结构、穹顶拉索膜结构等。
桁架膜结构:这种类型的膜结构是将薄膜材料与刚性的桁架结构相结合,形成一种复合结构。这种类型的膜结构结构稳定、刚度大,可以承受较大的荷载,适用于大跨度的空间结构,如机场、火车站等。桁架膜结构可以根据薄膜材料与桁架结构的连接方式,分为覆盖式桁架膜结构和穿插式桁架膜结构。覆盖式桁架膜结构是指薄膜材料覆盖在桁架结构的外表面,与桁架结构之间只有点或线的连接,如拱形桁架膜结构、网架桁架膜结构等。穿插式桁架膜结构是指薄膜材料穿插在桁架结构的内部,与桁架结构之间有面的连接,如鞍形桁架膜结构、双层桁架膜结构等。
膜结构设计的结构分析和设计要点主要包括以下几个方面:
荷载分析:膜结构的荷载主要包括自重荷载、风荷载、雪荷载、温度荷载、地震荷载等。其中,自重荷载和温度荷载是恒定荷载,风荷载、雪荷载和地震荷载是变荷载。膜结构的荷载分析需要考虑薄膜材料的非线性特性、预应力的影响、荷载的不均匀分布、荷载的动态效应等因素,一般采用有限元法或动力弛豫法进行数值模拟。
形态设计:膜结构的形态设计是根据结构的功能、尺寸、形式和美感来选择合适的双曲面形态类型,如锥形、鞍形、拱形、穹顶形等,并通过数值模拟或实物模型来优化形态,使其满足结构的稳定性、刚度、透光性、美观性等要求。形态设计的原则是尽量减少薄膜的变形和应力,提高薄膜的利用率和寿命。
材料选择:膜结构的材料选择是根据结构的功能、环境、经济等因素来选择合适的薄膜材料和附加结构材料,如聚酯纤维、玻璃纤维、PTFE、ETFE等薄膜材料,以及钢、铝、木等缆索或杆件材料。材料选择的原则是尽量满足结构的强度、耐候性、透光性、防火性、防污性、可回收性等要求,同时考虑结构的重量、造价、维护等因素。
结构连接:膜结构的结构连接是指薄膜材料与附加结构、边界或锚固点之间的连接方式,如缝合、粘接、夹紧、穿孔、扣件等。结构连接的原则是尽量保证连接的可靠性、安全性、耐久性、美观性等要求,同时考虑连接的工艺、成本、维护等因素。
施工与安装:膜结构的施工与安装是指薄膜材料和附加结构的制作、运输、组装、张拉等过程。施工与安装的原则是尽量保证结构的质量、效率、安全、环保等要求,同时考虑结构的尺寸、形态、位置、预应力等因素。
膜结构设计在铁路站台罩棚的应用有许多典型的实例,如下:
[北京南站]:北京南站是中国最大的高铁枢纽站,其站台罩棚采用了穿插式桁架膜结构,薄膜材料为ETFE,桁架材料为钢。站台罩棚的形态为双层鞍形,总面积为6.8万平方米,最大跨度为120米。站台罩棚的设计既考虑了结构的功能和稳定性,又体现了结构的轻盈和透明,与车站的现代化和高效化相协调。
[上海虹桥站]:上海虹桥站是中国最繁忙的高铁枢纽站,其站台罩棚采用了覆盖式桁架膜结构,薄膜材料为PTFE,桁架材料为钢。站台罩棚的形态为单层拱形,总面积为17万平方米,最大跨度为80米。站台罩棚的设计既满足了结构的强度和刚度,又保证了结构的透光性和美观性,与车站的开放和绿色相呼应。
[广州南站]:广州南站是中国最大的综合交通枢纽站,其站台罩棚采用了空间拉索膜结构,薄膜材料为PTFE,拉索材料为钢。站台罩棚的形态为单层锥形,总面积为13万平方米,最大跨度为100米。站台罩棚的设计既利用了拉索的张力和薄膜的柔性,又展现了结构的动感和流畅,与车站的速度和激情相符合。
