轻钢球场顶棚采用张拉膜遮阳棚

发布时间:2024-01-17 17:18:30作者:景秀浏览量:499

       轻钢球场顶棚是一种利用轻型钢材作为支撑结构,覆盖在球场上方的建筑设施,主要用于遮挡风雨、遮阳、美化环境等目的。轻钢球场顶棚的覆盖材料有多种选择,其中一种是张拉膜遮阳棚,即利用高强度的薄膜材料与钢材或拉索组成的张拉结构,形成具有良好受力性能和美观造型的空间结构。本文将介绍轻钢球场顶棚采用张拉膜遮阳棚的基本原理、优势、设计要点和施工注意事项。

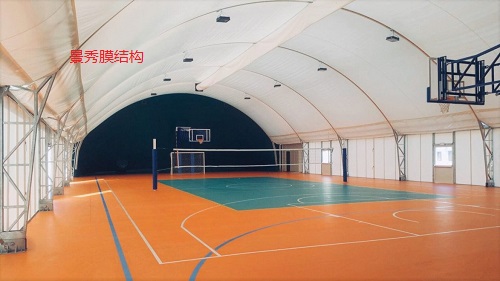

张拉膜轻钢球场顶棚


       一、基本原理


       张拉膜遮阳棚是一种利用预应力的原理,使膜材料处于双曲面或三维曲面的状态,从而提高其抗拉强度和刚度的结构形式。张拉膜遮阳棚的主要受力部件是膜材料,膜材料是一种由高分子材料制成的薄膜,具有轻质、透光、防水、防腐、阻燃等特点,常见的有PVC、PVDF、PTFE、ETFE等。膜材料通过连接件与钢材或拉索相连,形成一个整体,通过施加预应力,使膜材料呈现出一定的曲率,从而提高其稳定性和抗变形能力。张拉膜遮阳棚的支撑结构可以是轻钢结构,也可以是钢索结构,或者两者的组合,根据结构形式的不同,可以分为张拉膜结构、气膜结构、索网膜结构、桁架膜结构等。


       二、优势


       轻钢球场顶棚采用张拉膜遮阳棚,相比于其他覆盖材料,具有以下优势:


       1. 轻质高强。膜材料的自重很轻,一般为1-2kg/m2,但其抗拉强度很高,一般为4000-5000N/5cm,因此可以实现大跨度、轻质的空间结构,减少对支撑结构的要求,节约材料和成本。


       2. 造型多样。膜材料可以根据设计要求,通过调整预应力的大小和方向,形成各种复杂的曲面形状,如圆锥形、拱形、鞍形、波浪形等,具有很强的艺术性和美观性,可以满足不同的建筑风格和功能需求。


       3. 透光节能。膜材料具有一定的透光性,一般为10%-20%,可以使球场内部得到自然的漫反射光,减少照明的能耗,同时也可以阻挡紫外线的辐射,保护运动员的皮肤和眼睛,创造舒适的运动环境。


       4. 自洁防污。膜材料表面经过特殊的涂层处理,具有良好的自洁性和防污性,不易沾染灰尘和污垢,即使有污渍,也可以通过雨水的冲刷而自然清洁,减少维护的工作量和费用。


       5. 安装快捷。膜材料和支撑结构都是在工厂预制好的,运输到现场后只需进行拼装和张拉,施工周期很短,一般为几天到几周,不会影响球场的正常使用,也不会造成环境的污染。


       三、设计要点


       轻钢球场顶棚采用张拉膜遮阳棚的设计,需要综合考虑球场的功能、场地的条件、结构的形式、膜材的性能等因素,确定合理的结构方案和参数。设计要点主要包括以下内容:


       1. 结构形式的选择。结构形式是指膜材料与支撑结构的空间排布方式,不同的结构形式有不同的受力特点、造型效果、施工难度等,需要根据球场的大小、形状、位置、用途等因素进行选择。一般来说,张拉膜结构适合于大跨度、自由曲面的球场顶棚,气膜结构适合于封闭式、恒温恒湿的球场顶棚,索网膜结构适合于超大跨度、网状结构的球场顶棚,桁架膜结构适合于小跨度、平面结构的球场顶棚。


       2. 膜材的选择。膜材的选择需要考虑膜材的性能、价格、寿命、维护等因素,选择适合的膜材。一般来说,PVC膜材具有较低的价格、较高的透光性、较好的防水性,但其耐候性、耐污性、耐老化性较差,寿命较高的透光性、较好的耐候性、耐污性、耐老化性,寿命较长,适合于透明或半透明的球场顶棚。


       3. 结构分析和优化。结构分析是指通过计算机软件对张拉膜遮阳棚进行受力分析,确定膜材的预应力、支撑结构的尺寸、连接件的类型等参数。结构分析应考虑膜材的物理性能、支撑结构的材料性能、环境载荷等因素,选择合适的分析模型和方法,保证结构的安全性和稳定性。结构优化是指通过调整结构参数,使张拉膜遮阳棚达到最佳的受力状态,减少膜材的变形和应力,提高结构的美观性和经济性。


       4. 结构细部的设计。结构细部的设计是指对张拉膜遮阳棚的连接、固定、密封、排水等细节进行设计,保证结构的完整性和可靠性。结构细部的设计应考虑膜材的物理性能、支撑结构的材料性能、施工工艺等因素,选择合适的细部方案。


       四、施工注意事项


       轻钢球场顶棚采用张拉膜遮阳棚的施工,需要按照设计图纸和规范,对膜材和支撑结构进行加工、运输、安装、张拉等操作,保证结构的质量和精度。施工注意事项主要包括以下内容:


       1. 膜材的加工。膜材的加工是指根据设计图纸,对膜材进行切割、拼接、涂层等处理,形成所需的膜片。膜材的加工应按照膜材的性能和规范,选择合适的加工设备和工艺,保证膜片的尺寸、形状、强度等符合要求。膜材的切割应保证切割线的平滑和准确,避免产生毛刺和裂缝;膜材的拼接应保证拼接线的平整和牢固,避免产生皱褶和漏气;膜材的涂层应保证涂层的均匀和完整,避免产生脱落和破损。


       2. 支撑结构的加工。支撑结构的加工是指根据设计图纸,对钢架、钢柱、钢索等支撑结构进行加工,形成所需的结构件。支撑结构的加工应按照结构材料的性能和规范,选择合适的加工设备和工艺,保证结构件的尺寸、形状、强度等符合要求。支撑结构的加工应保证结构件的表面的光滑和清洁,避免产生锈蚀和划伤;支撑结构的加工应保证结构件的连接部位的精确和牢固,避免产生错位和松动。


       3. 膜材和支撑结构的运输和储存。膜材和支撑结构的运输和储存是指将加工好的膜材和支撑结构从工厂运输到现场,进行储存和保护,防止结构的损坏和变形。膜材和支撑结构的运输和储存应按照结构的特点和规范,选择合适的运输工具和储存场地,保证结构的完好和安全。膜材的运输和储存应避免膜材的折叠和挤压,避免产生皱褶和破损;支撑结构的运输和储存应避免支撑结构的碰撞和刮擦,避免产生变形和损伤。


       4. 膜材和支撑结构的安装和张拉。膜材和支撑结构的安装和张拉是指将膜材和支撑结构按照设计图纸和规范,进行定位、固定、张拉等操作,使膜材和支撑结构达到预定的空间形状和受力状态。膜材和支撑结构的安装和张拉应按照结构的特点和规范,选择合适的安装设备和工艺,保证结构的准确和平稳。膜材的安装和张拉应保证膜材的平整和紧绷,避免产生松弛和变形;支撑结构的安装和张拉应保证支撑结构的牢固和稳定,避免产生松动和倾斜。


       总之,轻钢球场顶棚采用张拉膜遮阳棚,是一种具有轻质、美观、节能、自洁等优点的建筑形式,适合于各种类型和规模的球场。轻钢球场顶棚采用张拉膜遮阳棚的设计和施工,需要从结构形式、膜材、结构分析、结构细部等各个方面进行综合考虑和控制,才能保证结构的安全、美观、耐久。轻钢球场顶棚采用张拉膜遮阳棚的技术水平和发展趋势,值得我们不断地学习和探索。
