污水处理厂是城市环境保护的重要设施，其主要功能是收集、处理和排放城市生活污水和部分工业废水，保障城市水环境质量和水资源的合理利用。然而，污水处理厂也存在一些问题，如臭气污染、噪声污染、占地面积大、景观效果差等，影响了周边居民的生活质量和城市形象。

       为了解决这些问题，提高污水处理厂的美观性和舒适性，一种有效的方法是采用膜结构遮阳棚对污水处理厂进行改造。膜结构遮阳棚是一种轻型的空间结构，由柔性的膜材料和刚性的支撑结构组成，具有形态多样、色彩丰富、透光性好、自洁性强、抗风雨、抗紫外线、节能降耗等优点，能够有效地遮挡污水处理厂的臭气、噪声和阳光，改善污水处理厂的微气候和工作环境，提升污水处理厂的建筑品质和城市景观。

       本文将介绍一种污水处理厂膜结构遮阳棚的设计方案，包括膜结构遮阳棚的选型、布置、结构分析、材料选择、施工工艺等内容，旨在为污水处理厂的改造提供一种可行的参考。

       一、膜结构遮阳棚的选型和布置

       （1）膜结构遮阳棚的选型

       根据污水处理厂的功能和特点，膜结构遮阳棚的选型应考虑以下几个方面：

       膜结构遮阳棚的形式应与污水处理厂的建筑风格和周边环境相协调，体现出现代、简洁、优雅的特点，同时也要考虑膜结构遮阳棚的稳定性、可靠性和安全性。

       膜结构遮阳棚的尺寸应根据污水处理厂的占地面积和高度确定，保证膜结构遮阳棚能够覆盖污水处理厂的主要部分，避免产生空隙和缝隙，同时也要考虑膜结构遮阳棚的张力和变形。

       膜结构遮阳棚的膜材料应根据污水处理厂的使用环境和要求选择，具有良好的耐候性、耐腐蚀性、耐污染性、防火性、防紫外线性等性能，同时也要考虑膜材料的透光性、色彩、自重、成本等因素。

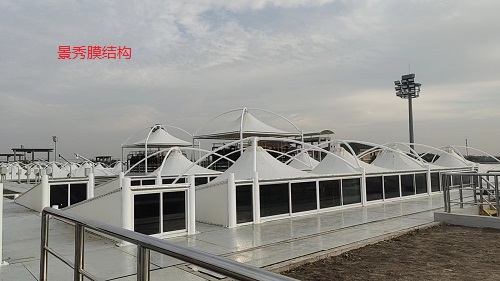

       综合以上几个方面，本方案选择了一种双层膜结构遮阳棚，其形式为悬挂式的双曲面，由两层不同颜色的膜材料组成，上层为白色的聚四氟乙烯（PTFE）膜，下层为蓝色的乙烯-四氟乙烯共聚物（ETFE）膜，两层膜之间形成一个空气层，增加了膜结构遮阳棚的隔热性和隔音性，同时也增加了膜结构遮阳棚的美观性和变化性。该双层膜结构遮阳棚的形式如图1所示。

       （2） 膜结构遮阳棚的布置

       根据污水处理厂的平面布局，本方案将膜结构遮阳棚分为两个区域，分别覆盖污水处理厂的生化处理区和污泥处理区，两个区域之间留有一定的间隙，以便于污水处理厂的通风和维护。

       三、膜结构遮阳棚的结构分析

       （1）膜结构遮阳棚的支撑结构

       膜结构遮阳棚的支撑结构是指用于支撑和固定膜材料的刚性结构，包括柱、梁、索、节点等部件。膜结构遮阳棚的支撑结构应具有足够的强度、刚度和稳定性，同时也要考虑其与膜材料的协调性、可拆卸性和经济性。

       本方案采用钢结构作为膜结构遮阳棚的支撑结构，其优点是结构轻巧、强度高、施工方便、可回收利用。钢结构的主要部件有：

       钢柱：钢柱是膜结构遮阳棚的主要支撑，承受膜材料的张力和自重，同时也承受风荷载和雪荷载。钢柱的形式为圆形或方形的空心钢管，其直径或边长根据荷载和高度确定，一般为300~500 mm，其厚度一般为10~20 mm。钢柱的顶端设有节点，用于连接膜材料和索材，钢柱的底端设有基础，用于固定钢柱和传递荷载。

       钢梁：钢梁是膜结构遮阳棚的辅助支撑，用于连接钢柱，形成一个稳定的框架结构，同时也用于支撑膜材料和索材。钢梁的形式为H型钢或箱型钢，其截面尺寸根据荷载和跨度确定，一般为300~600 mm，其厚度一般为10~20 mm。钢梁的两端设有节点，用于连接钢柱和膜材料或索材。

       索材：索材是膜结构遮阳棚的张拉元件，用于传递膜材料的张力，同时也用于调整膜材料的形状和位置。索材的形式为钢丝绳或钢缆，其直径根据荷载和长度确定，一般为10~30 mm。索材的两端设有节点，用于连接钢柱、钢梁或膜材料，形成一个完整的膜结构遮阳棚系统。

       膜材料。膜材料是膜结构遮阳棚的主要承重元件，用于遮挡阳光、雨水、风沙等外界因素，同时也用于展示膜结构遮阳棚的美学效果。膜材料的选择应根据膜结构遮阳棚的功能、形式、环境、成本等因素综合考虑，本方案选择了两种不同的膜材料，分别为：

       聚四氟乙烯（PTFE）膜：PTFE膜是一种高强度、高耐候性、高防火性的膜材料，具有良好的自洁性、抗紫外线性、抗化学腐蚀性等性能，适用于长期的室外使用。PTFE膜的透光率一般为10%~20%，能够有效地遮挡阳光的直射，同时也能够形成柔和的散射光，创造舒适的光环境。PTFE膜的颜色一般为白色或浅色，能够反射大部分的太阳热量，降低膜结构遮阳棚的温度，节约能源消耗。PTFE膜的自重一般为0.8~1.2 kg/m2，属于轻型的膜材料，对支撑结构的要求较低。PTFE膜的寿命一般为20~30年，属于长寿命的膜材料，对维护的要求较低。PTFE膜的成本一般为800~1200元/m2，属于中高档的膜材料，对投资的要求较高。

       乙烯-四氟乙烯共聚物（ETFE）膜：ETFE膜是一种高透明、高柔性、高可塑性的膜材料，具有良好的耐候性、耐腐蚀性、防火性等性能，适用于多种形式的室内和室外使用。ETFE膜的透光率一般为80%~95%，能够充分地利用自然光，同时也能够调节光的颜色和强度，创造多样的光环境。ETFE膜的颜色可以是任意的，能够满足不同的设计需求，同时也能够改变膜结构遮阳棚的视觉效果。ETFE膜的自重一般为0.2~0.4 kg/m2，属于超轻型的膜材料，对支撑结构的要求极低。ETFE膜的寿命一般为15~25年，属于中寿命的膜材料，对维护的要求较低。ETFE膜的成本一般为400~600元/m2，属于中低档的膜材料，对投资的要求较低。

       本方案将PTFE膜作为膜结构遮阳棚的上层膜，用于遮挡阳光的直射和反射，降低膜结构遮阳棚的温度，同时也提高膜结构遮阳棚的强度和稳定性。将ETFE膜作为膜结构遮阳棚的下层膜，用于调节光的颜色和强度，增加膜结构遮阳棚的美观性和变化性，同时也降低膜结构遮阳棚的成本和重量。

       总的来说，这个方案的优点是能够有效地遮挡污水处理厂的臭气、噪声和阳光，改善污水处理厂的微气候和工作环境，提升污水处理厂的建筑品质和城市景观，同时也节约了能源消耗和投资成本。本方案的缺点是需要专业的设计、施工和维护团队，以及较高的技术水平和管理水平，以保证膜结构遮阳棚的质量和效果。
