甘肃运动场空间膜结构施工方案
发布时间:2024-02-21 17:15:42作者:景秀浏览量:522
空间膜结构是一种利用预应力和双曲面几何形状,使薄膜材料承受张力而形成稳定的空间形体的结构形式。空间膜结构具有轻质、美观、透光、大跨度等特点,广泛应用于体育场馆、展览中心、商业广场等建筑领域。
甘肃运动场是甘肃省的一座综合性体育场馆,位于兰州市城关区,占地面积约 10 万平方米,可容纳 4 万人观赛。为了提升运动场的功能和美观,甘肃运动场计划在原有的混凝土看台上增加一层空间膜结构的屋盖,以遮阳、防雨、降噪、节能等效果。本文旨在介绍甘肃运动场空间膜结构施工方案的主要内容,包括设计原则、结构形式、材料选择、施工工艺等方面。
二、设计原则
甘肃运动场空间膜结构施工方案的设计原则主要有以下几点:
以满足运动场的功能需求和审美要求为目标,充分考虑空间膜结构的力学性能、耐久性能、防火性能、环境适应性等因素,选择合适的结构形式和材料类型。
以保证空间膜结构的安全稳定为前提,合理确定结构的尺寸、形状、预应力、边界条件等参数,避免出现过大的变形、应力集中、疲劳破坏等现象。
以优化空间膜结构的施工效率和质量为导向,制定科学的施工工艺和方法,采用先进的设备和技术,控制好施工的时间、成本、质量等指标。
以尊重空间膜结构的特性和美感为原则,协调好空间膜结构与原有建筑的关系,遵循空间膜结构的设计理念和风格,创造出富有创意和表现力的空间形态。
三、结构形式
甘肃运动场空间膜结构的结构形式为单层悬挂式空间膜结构,即由一层薄膜材料通过钢索和索杆等构件与周边的支撑结构连接,形成一个悬挂在空中的空间形体。
单层悬挂式空间膜结构的优点是结构简单、轻巧、经济,适合于大跨度的覆盖结构。单层悬挂式空间膜结构的缺点是结构的刚度较低,容易受到风荷载、雪荷载、温度变化等因素的影响,导致结构的变形和应力的变化。
甘肃运动场空间膜结构的平面形状为椭圆形,与运动场的看台形状相匹配,周长约为 600 米,最大跨度约为 200 米,最小跨度约为 100 米。空间膜结构的高度为 30 米,与运动场的灯塔高度相同,形成一个统一的空间形象。
空间膜结构的曲面形状为双曲面,即由两个相反方向的曲率组成的曲面,具有较好的力学性能和美观性。空间膜结构的曲率由结构的边界条件和预应力决定,一般采用数值模拟和优化设计的方法确定。
空间膜结构的边界条件为固定边界,即空间膜结构的边缘与周边的支撑结构固定连接,不允许有相对位移和转角。固定边界的优点是结构的稳定性和刚度较高,边缘的应力较小,不易产生皱褶。固定边界的缺点是结构的自由度较低,对支撑结构的要求较高,需要有足够的抗弯和抗剪能力。
空间膜结构的预应力是指在空间膜结构安装前,通过施加外力,使空间膜结构的薄膜材料处于一定的张力状态,以提高结构的刚度和稳定性,减小结构的变形和应力的波动。空间膜结构的预应力的大小和分布由结构的形状、材料、荷载等因素决定,一般采用数值模拟和试验验证的方法确定。
四、材料选择
甘肃运动场空间膜结构的主要材料有两种,一种是薄膜材料,另一种是支撑结构材料。
薄膜材料是空间膜结构的主要承力材料,其性能直接影响结构的功能和寿命。薄膜材料的主要性能指标有:
强度:指薄膜材料承受张力的能力,一般用抗拉强度和断裂伸长率表示。
刚度:指薄膜材料抵抗变形的能力,一般用弹性模量和泊松比表示。
耐久性:指薄膜材料抵抗老化和损坏的能力,一般用耐候性、耐紫外线、耐化学腐蚀、耐磨损等指标表示。
防火性:指薄膜材料抵抗火灾的能力,一般用阻燃性、自熄性、烟密度、毒性等指标表示。
透光性:指薄膜材料透过光线的能力,一般用透光率、反射率、吸收率等指标表示。
隔热性:指薄膜材料隔绝热量的能力,一般用热传导率、热容量、热膨胀系数等指标表示。

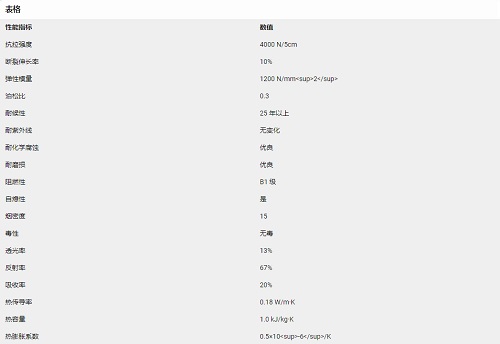

根据甘肃运动场空间膜结构的功能和环境要求,本方案选择了 聚四氟乙烯(PTFE)涂层玻璃纤维薄膜 作为薄膜材料。PTFE涂层玻璃纤维薄膜是一种高强度、高刚度、高耐久性、高防火性、高透光性、高隔热性的薄膜材料,是目前国际上最成熟和最广泛应用的空间膜结构材料之一。PTFE涂层玻璃纤维薄膜的主要性能参数如下表所示:
支撑结构材料是空间膜结构的辅助承力材料,其作用是提供空间膜结构的边界条件,传递空间膜结构的内力,保证空间膜结构的稳定性和安全性。支撑结构材料的主要性能指标有:
强度:指支撑结构材料承受压力、拉力、弯曲力、剪力等的能力,一般用抗压强度、抗拉强度、抗弯强度、抗剪强度等表示。
刚度:指支撑结构材料抵抗变形的能力,一般用弹性模量、剪切模量、泊松比等表示。
耐久性:指支撑结构材料抵抗老化和损坏的能力,一般用耐候性、耐腐蚀性、耐疲劳性等指标表示。
重量:指支撑结构材料的单位体积的质量,一般用密度表示。

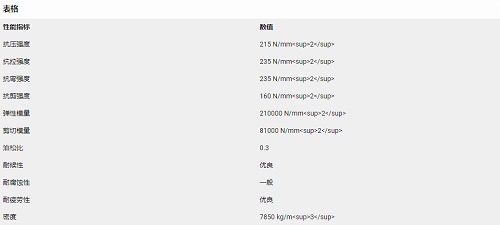

根据甘肃运动场空间膜结构的结构形式和荷载特点,本方案选择了 钢材 作为支撑结构材料。钢材是一种高强度、高刚度、高耐久性、轻重适中的结构材料,是目前国际上最常用的空间膜结构支撑结构材料之一。钢材的主要性能参数如下表所示:
五、施工工艺
甘肃运动场空间膜结构的施工工艺主要包括以下几个步骤:
薄膜材料的加工:根据空间膜结构的设计图纸,将薄膜材料按照规定的尺寸和形状切割,然后通过高频焊接、缝合等方式将切割好的薄膜片拼接成整体的薄膜面,同时在薄膜面的边缘安装连接件,如钢索、索杆、环形件等,以便与支撑结构连接。
支撑结构的安装:根据空间膜结构的设计图纸,将钢材按照规定的尺寸和形状加工成支撑结构的构件,如钢柱、钢梁、钢索等,然后通过螺栓、焊接等方式将支撑结构的构件组装成整体的支撑结构,同时在支撑结构的边缘安装连接件,如钢索、索杆、环形件等,以便与薄膜面连接。
薄膜面的安装:将加工好的薄膜面通过吊车等设备吊装到支撑结构的上方,然后通过连接件将薄膜面的边缘与支撑结构的边缘连接,形成一个初步的空间膜结构。
薄膜面的预应力施加:通过调节连接件的长度和角度,使薄膜面的边缘受到一定的拉力,使薄膜面呈现出预定的双曲面形状,同时测量薄膜面的变形和应力,与设计值进行对比,进行必要的调整,直到达到设计要求的预应力水平和形状精度。
薄膜面的检测和验收:对薄膜面的形状、尺寸、应力、透光性、防火性等进行全面的检测,与设计值进行对比,检查是否存在缺陷或不合格的地方,进行必要的修复或更换,最后进行验收,确认空间膜结构的质量和功能。
