国内ETFE气枕膜结构简介

发布时间:2022-06-02 17:46:32作者:景秀浏览量:98


随着人们对建筑功能要求的增加,透明、轻盈且具有高性能的 ETFE 薄膜研发取得成功。但其单张膜的抗拉强度相对于织物类膜材较低,难以对其附加过大的预应力使之张拉具有适当的刚度,常常采用气枕的形式多张共同受力。凭借这种材料,气枕膜结构逐渐兴起并迅速发展。  它将多层( 一般 2 ~ 3 层) ETFE 膜材周边热合并用夹具封闭固定在骨架上,内部充气使其形成气枕并具有一定刚度以抵抗外部荷载,自身仅起到围护结构的作用。  它属于气胀式膜结构和骨架式膜结构的结合,具有轻质、透光、隔热、抗腐、耐候、自洁等良好性能,力学性能 也极佳,被广泛应用于大型公共建筑中。


在国外,ETFE气枕膜结构技术成熟得比较早,成功案例很多了。今天我们着重介绍一下我国ETFE气枕膜结构的两个实例:

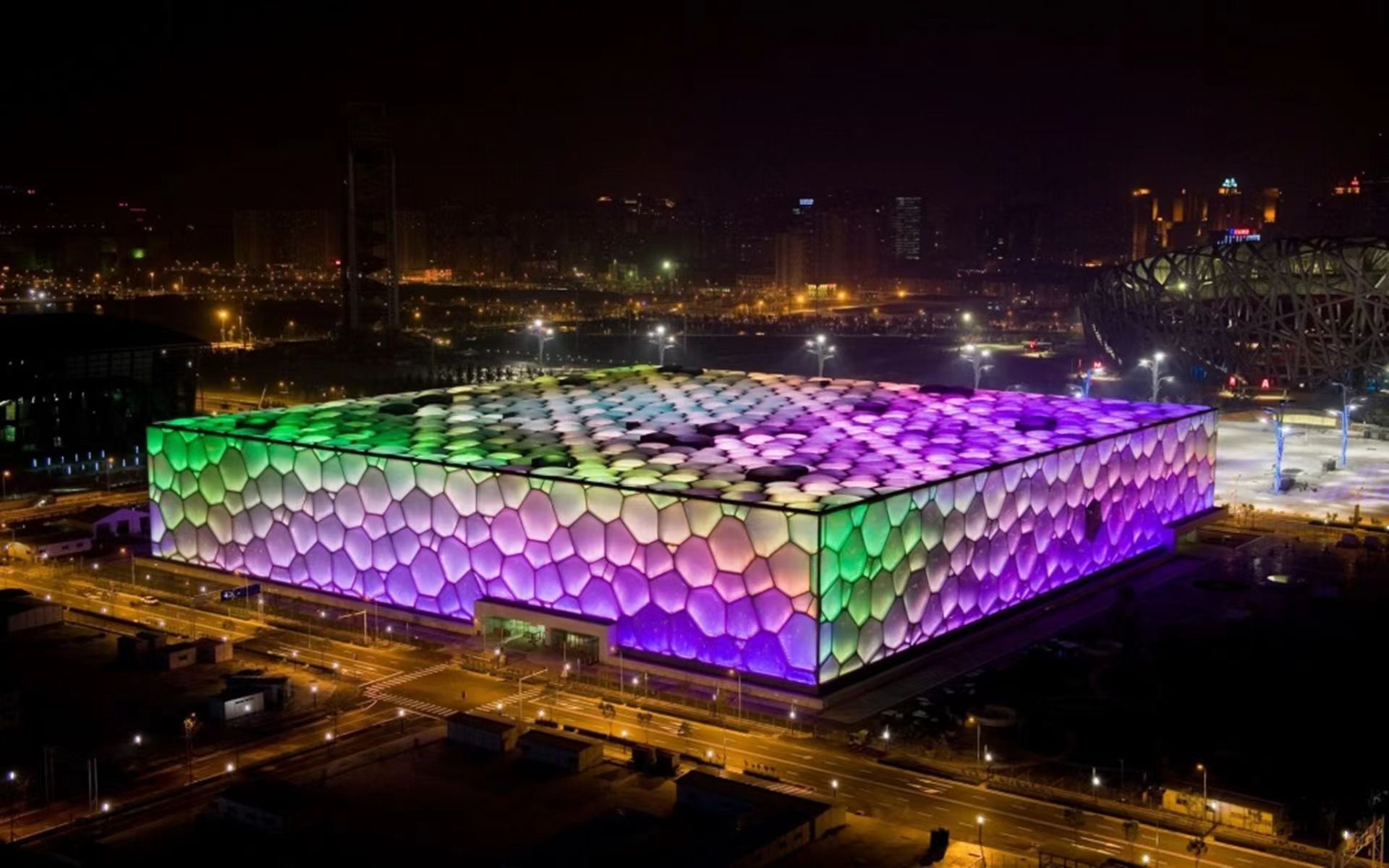

一、2008 年北京奥运会国家游泳中心“水立方”是国内首次采用 ETFE 气枕膜结构,采用双层 ETFE 蓝色气枕,表面覆盖面积达到10万m2,是目前国内规模最大的ETFE气枕膜结构工程。气枕由高强度柔性薄膜材料ETFE和支撑体系共同构成,透光率高达95%,可减少站内日间照明强度和时间,节约照明能源。

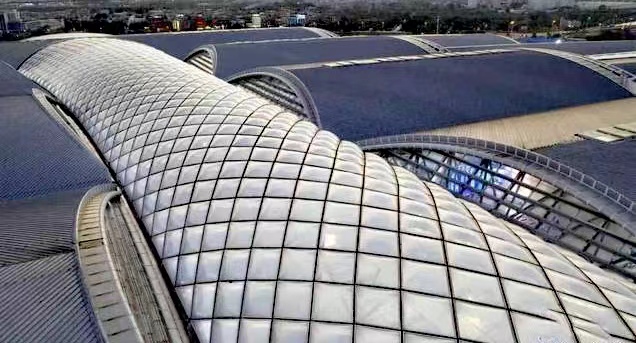

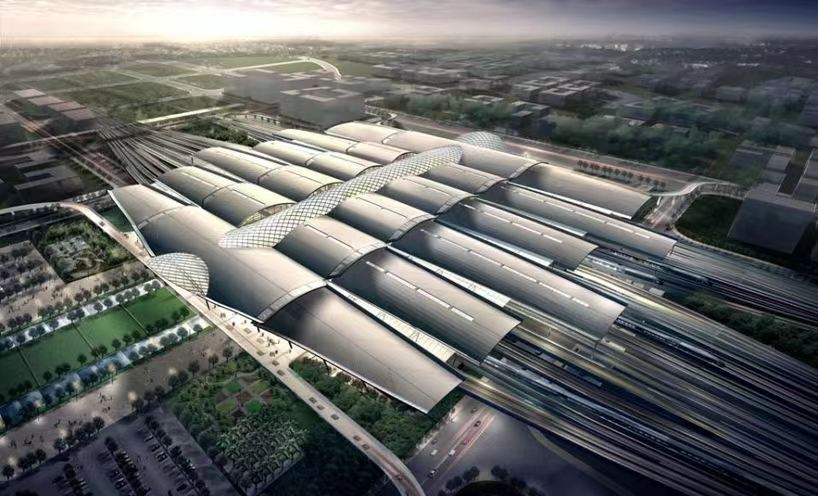

二、广州南站气枕膜结构总体工程总投资130亿元人民币,总用钢量7.9万吨,约为国家体育场“鸟巢”的1.7倍。车站房屋顶以一片片的芭蕉叶为基本单元,通过中央采光带的串联,形成极具特色的建筑形态。天窗采用对角线网格的钢筋结构,以拱顶形式呈现并镶嵌ETFE气枕膜结构,使得自然光可照入候车大厅,同时减少对外部热量的吸收。

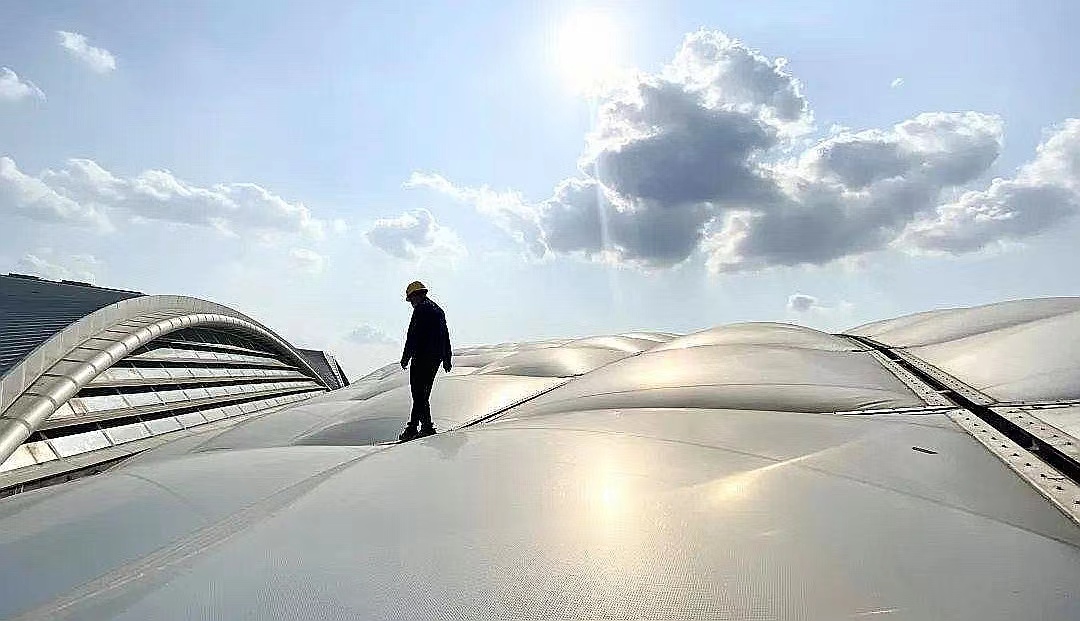

广州南站的房顶设计独特,除了传统的采光玻璃外还使用了高分子透光膜-ETFE薄膜材料。每个膜单元内设一条充气管道,气压不足时随时进行补气,以保持饱满鼓胀的状态,形成透明的气枕,实现良好的采光效果。白天,在日光照耀下柔软光滑的气枕犹如朵朵白云。





ETFE薄膜材料抗腐蚀能力强,长期处于日晒和降水环境下化学性能稳定,使用寿命可长达15-25年,还可以构成独特的造型,兼具环保性、经济性和美观性。
